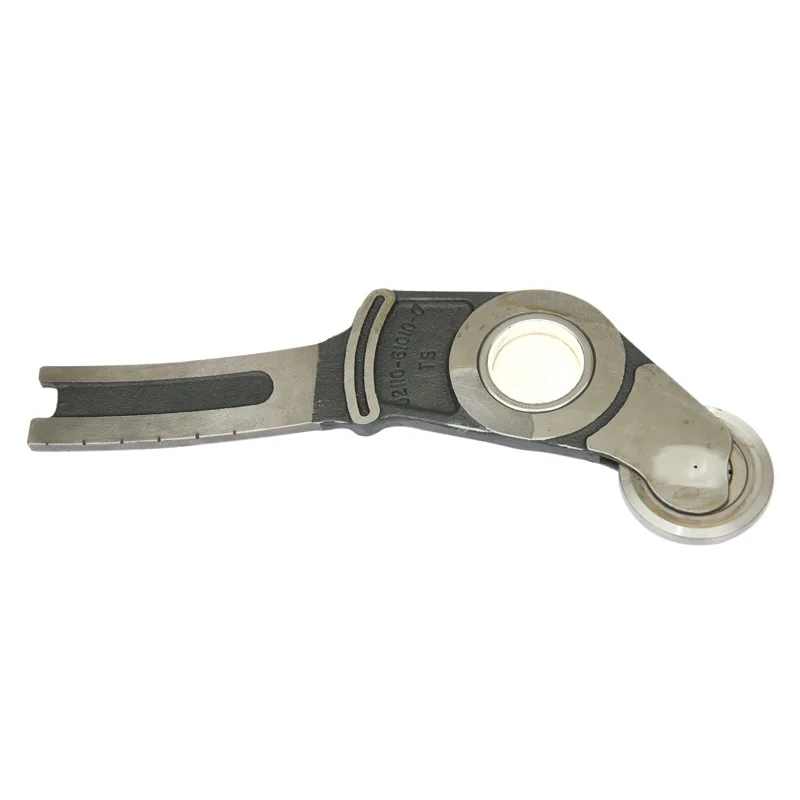

Industriell vävutrustning är bara lika pålitlig som den svagaste komponenten. I dobby- och jacquardavkastningssystem ärfällande armbär en nivå av mekanisk belastning som de flesta maskindelar aldrig upplever - miljontals fram- och återgående cykler, ihållande sidobelastningar och konstant exponering för fiberdamm och smörjmedelsrester. I det sammanhanget är det ingen olycka att få 6 till 8 års oavbruten livslängd av en enskild komponent. Det är det direkta resultatet av medveten ingenjörskonst, förstklassigt materialval och en produktionsfilosofi byggd kring långsiktig industriell prestanda.
PåChangshu Changxin Textile Equipment Co., Ltd., har vårt ingenjörsteam ägnat decennier åt att studera exakt vad som skiljer en fällarm som misslyckas vid 18 månader från en som fortfarande presterar exakt vid årskurs sju. Svaren kommer konsekvent tillbaka till samma fem faktorer: legeringssammansättning, ythårdhet, dimensionell precision, dynamisk balans och utmattningsmotstånd under cyklisk belastning. Den här artikeln bryter ner var och en av dessa faktorer på djupet, förklarar specifikationerna bakom våra produkter och ger dig det tekniska ramverket för att utvärdera alla köp av fällarm med tillförsikt.
Materialvalet är den enskilt mest avgörande faktorn för hur länge en fällarm kommer att prestera under produktionsförhållanden. En del som ser identisk ut på utsidan kan bete sig helt olika beroende på vilken legering som används, vilken värmebehandling som tillämpas och vilken ytbehandlingsmetod som valts. Hos Changshu Changxin Textile Equipment Co., Ltd. är våra materialinköps- och testprotokoll uppbyggda kring ett mål: att producera komponenter som bibehåller dimensionsstabilitet och ytintegritet över hundratals miljoner cykler.
Avfallsarmen arbetar i en mekaniskt aggressiv miljö. Varje cykel introducerar böjspänning, vridbelastning och slagkrafter vid svängleden. Under ett standardproduktionsskift på 16 timmar kommer en typisk dobbyväv att utsätta fällarmen för mellan 800 000 och 1,2 miljoner belastningscykler. Multiplicera det över ett 300-dagars produktionsår och du tittar på över 350 miljoner cykler årligen. Endast material som är konstruerade för hög cyklisk utmattningsmotstånd kan överleva den arbetsbelastningen utan att utveckla mikrosprickor eller dimensionell drift.
Våra fällarmar tillverkas enligt följande materialspecifikationer:
Resultatet är en komponent med en hård, slitstark exteriör och en tuff, sprickbeständig kärna. Denna struktur med dubbla egenskaper är det som gör att vår fällarm kan absorbera tusentals stötcykler per timme utan att flisa eller spricka vid stresskoncentrationspunkter.
| Basmaterial | Höghållfast legerat stål, kvalitet 40CrMnMo eller motsvarande |
| Ythårdhet | HRC 58 - 62 (alla kontakt- och lagerytor) |
| Kärnhårdhet | HRC 30–38 |
| Falldjup | 0,8 mm - 1,2 mm |
| Värmebehandling | Förkolning + släckning + lågtemperaturhärdning |
| Ytfinish (Ra) | 0,4 till 0,8 mikron på lager- och pivotgränssnitt |
| Anti-korrosionsbeläggning | Fosfatering + rostskyddande oljefilm |
Utöver själva stålet spelar kvaliteten på brons- eller polymerbussningarna som används vid svängleder en stor roll för livslängden. Vår fabrik använder självsmörjande kompositbussningar vid gränssnitt med hög belastning, vilket avsevärt minskar underhållsbördan och förhindrar metall-på-metall-slitage som förstör billigare enheter inom de första två åren av drift.
Att köpa en fällarm baserat på enbart pris är ett av de dyraste besluten en brukschef kan fatta. Den verkliga kostnaden för en komponent beräknas över hela dess livslängd, inklusive oplanerad stilleståndstid, ersättningsarbete och de kvalitetsbrister som genereras under den period då en sliten komponent fortfarande är igång men inte längre fungerar korrekt. Genom att förstå de tekniska specifikationerna som korrelerar med lång livslängd kan inköpsteam fatta beslut baserat på total ägandekostnad snarare än enhetspris.
Vårt ingenjörsteam på Changxin Textile publicerar fullständiga tekniska datablad för varje fällarmsmodell vi producerar. Följande specifikationer är de som våra kunder konsekvent identifierar som mest kritiska när de utvärderar komponentkvalitet:
| Pivot Bore Tolerance | H6 klass (ISO 286) |
| Längdtolerans | plus eller minus 0,05 mm |
| Rakhet | Max 0,02 mm per 100 mm |
| Statisk belastningskapacitet | 1 800 N vid vridpunkten |
| Dynamisk trötthetsvärdering | 500 miljoner cykler vid 1 200 N |
| Charpy Impact Value | 45 J/cm2 minimum |
| Ytgrovhet (pivot) | Ra 0,4 - 0,8 mikron |
| Drifttemperaturområde | -10 grader C till +80 grader C |
| Kompatibel Loom RPM | Upp till 650 RPM kontinuerlig drift |
Dessa siffror är inte marknadsföringsmål. De representerar uppmätta prestandavärden verifierade genom tredjepartstestning på vår fabriks ISO-certifierade kvalitetslaboratorium. Varje produktionssats genomgår provtagning mot dessa parametrar innan leveransgodkännande beviljas.
Två fällarmar gjorda av identiskt råmaterial kan prestera mycket olika i drift om tillverkningsprocessen som formade dem var inkonsekvent. Precisionsbearbetningstoleranser, värmebehandlingslikformighet, slipparametrar och slutinspektionsprotokoll lämnar alla permanenta signaturer i den färdiga delen. Dessa signaturer stöder antingen lång livslängd eller undergräver den från den första installationsdagen.
Vår produktionsprocess vid Changshu Changxin Textile Equipment Co., Ltd. följer en strikt sekvens utformad för att bygga in kvalitet i komponenten i varje steg snarare än att försöka inspektera den i slutet. De viktigaste processtegen och deras kvalitetskonsekvenser beskrivs nedan:
| Tom typ | Smide med sluten form (ej gjutning) |
| Grov bearbetning Stock | 0,5 - 0,8 mm på kritiska ytor |
| Förkolningstemperatur | 920 grader C, kontrollerad atmosfär |
| Släck medium | Oljekylning, omrört bad |
| Kryogen behandling | Minus 80 grader C (utvalda modeller) |
| Slutlig borrslipningsnoggrannhet | Plus eller minus 5 mikron |
| Inspektionsskydd | 100 % av färdiga delar, 12 kritiska dimensioner |
| Kvalitetscertifiering | ISO 9001:2015 |
Denna nivå av processkontroll är det som skiljer en fällarm som når 6 till 8 års tjänst från en som utvecklar överdrivet spel i svängleden efter 18 månader. Dimensionell drift i en sliten pivot översätts direkt till felgeometriska fel, ökad läkning av ramspänningar och i slutändan vävda tygdefekter som genererar kundklagomål långt innan armen faktiskt misslyckas mekaniskt.
Att förstå fellägen är lika viktigt som att förstå vad som gör en bra produkt. Under våra decennier av att arbeta med textilfabriker i Asien, Europa och Sydamerika, är mönstren för förtida armbrott anmärkningsvärt konsekventa. De flesta fel delas in i en av fyra kategorier: metallurgiska genvägar, geometrisk felaktighet, felaktig installation och otillräcklig smörjhantering. Var och en av dessa fellägen kan förebyggas.
Följande uppdelning identifierar de bakomliggande orsakerna som vårt tekniska serviceteam stöter på oftast, tillsammans med de observerbara symtom som indikerar att varje felläge håller på att utvecklas:
Våra fällarmsdesigner innehåller funktioner som är speciellt utvecklade för att mildra dessa fellägen. Självsmörjande bussningar vid svängtappen, generösa smörjmedelsbehållare vid smörjnipplar och förstorade hålfasningar som styr monteringen utan att generera kantspänningar är alla standardfunktioner på våra komponenter.
Även den högkvalitativa fällarmen kommer att underprestera sin potential om underhållsregimen runt den hanteras dåligt. Omvänt kan ett väl genomfört förebyggande underhållsprogram förskjuta livslängden långt bortom riktmärket på 6 till 8 år, vilket minskar den totala komponentkostnaden och förbättrar vävstolens tillgänglighet samtidigt. Vår fabrik förser varje kund med en detaljerad underhållsguide som är skräddarsydd för deras specifika vävstolsmodell och produktionsmiljö.
De underhållsaktiviteter som har störst inverkan på livslängden är enkla att implementera och kräver ingen specialutrustning utöver vad någon välutrustad underhållsavdelning redan har.
| Smörjningskontroll | Var 250:e timme |
| Full eftersmörjning | Var 500:e timme (250 timmar i tuffa miljöer) |
| Fett Spola och byt ut | Årligen |
| Pivot Bore Clearance Check | Var 1 000:e timme |
| Inspektion av färgpenetrant | Var 2 000:e timme (höghastighetsvävstolar) |
| Verifiering av skjulgeometri | Var 500:e timme |
| Vridmomentkontroll av fästelement | Var 250:e timme |
| Ersättningströskel (hålspel) | 0,06 mm maximalt spelrum |
Bruk som följer detta underhållsschema rapporterar konsekvent livslängder för avskaffande armar i den övre delen av intervallet 6 till 8 år. Flera av våra långvariga kunder som använder Changshu Changxin Textile Equipment Co., Ltd.-komponenter i välskötta miljöer har dokumenterat en livslängd på över 9 år på högkvalitativa vävstolsmodeller. Kombinationen av vår tillverkningskvalitet och ett disciplinerat underhållsprogram är det som gör dessa resultat uppnåeliga.
En fällarm som ger 6 till 8 års pålitlig service är inte en produkt av slumpen. Det är resultatet av ett konsekvent, disciplinerat förhållningssätt till materialvetenskap, tillverkningsprecision, kvalitetskontroll och fältunderhåll. Varje del av vår design- och produktionsprocess på Changshu Changxin Textile Equipment Co., Ltd. är inriktad på detta livslängdsmål, eftersom våra kunder inte mäter oss efter vad våra komponenter kostar att köpa, utan efter vad de kostar att äga under hela livslängden.
Nyckelfaktorerna som avgör huruvida en fällarm når det riktmärket är tydliga och mätbara: val av legering, höljes hårdhet och djup, dimensionell noggrannhet, smidd kornstruktur, utmattningsbeständighet och kvaliteten på underhållsprogrammet kring komponenten i drift. Våra produkter är konstruerade och tillverkade för att utmärka sig i alla dessa dimensioner, och vårt tekniska supportteam är tillgängligt för att hjälpa din underhållspersonal att optimera driftsmiljön för maximal komponentlivslängd.
Om din nuvarande leverantör inte kan tillhandahålla materialcertifieringarna, måttinspektionsprotokollen och utmattningstestdata som backar upp kraven om livslängd på deras komponenter, är det en meningsfull signal. Vi tillhandahåller all denna dokumentation som en standarddel av varje beställning vi skickar.
Kontakta vårt tekniska team på Changshu Changxin Textile Equipment Co., Ltd. idagför en fullständig produktkonsultation. Vi kommer att granska din vävstolsmodell, aktuella komponentspecifikationer och underhållsmiljö för att identifiera den fällarmskonfiguration som ger den längsta livslängden för din specifika applikation.
Begär ett tekniskt datablad, en provorder eller en skräddarsydd offert direkt från vår fabrik.Vår ingenjörspersonal svarar på alla tekniska förfrågningar inom en arbetsdag, och vi skickar till över 40 länder med fullständig exportdokumentation.
Låt inte underpresterande komponenter driva upp dina underhållskostnader och din vävstols tillgänglighet ner. Kontakta oss nu och låt vår produktkvalitet tala för sig själv.
Hur vet jag när en fällarm har nått slutet av sin livslängd och behöver bytas ut istället för att servas?
Den mest tillförlitliga indikatorn är pivothålsspelet mätt med en kalibrerad mätare. När spelet mellan hålet och dess passande axel överstiger 0,06 mm, kan komponenten inte längre bibehålla den geometriska noggrannheten som krävs för konsekvent stallbildning. Vid den tidpunkten kommer fortsatt drift att generera ökande läkande ramspänningar och tygdefekter som inte kan lösas genom justering eller eftersmörjning. Ytterligare utbytesindikatorer inkluderar synliga ytsprickor på armkroppen som upptäcks under färgpenetrantinspektion, slitagemärken på svängaxelns kontaktzon eller en mätbar ökning av avvikelsens geometri över 2 mm från den ursprungliga idrifttagningsreferensen. Vilket som helst av dessa villkor motiverar oberoende ersättning; Närvaron av två eller flera indikerar att komponenten fungerar långt över sin optimala utbytespunkt.
Vad är skillnaden i livslängd mellan en gjuten fällarm och en smidd, och motiverar prisskillnaden uppgraderingen?
Skillnaden i livslängd mellan gjutna och smidda fällarmar är betydande och väldokumenterad i fält. Gjutna komponenter har en slumpmässig, isotrop kornstruktur som ger ungefär lika hållfasthet i alla riktningar men saknar den riktningsmotståndskraft mot utmattning som smidda komponenter uppnår genom inriktat kornflöde. I utmattningsförhållanden med hög cykel – vilket är exakt driftsmiljön för en vävstol som kör 500 till 650 varv/min i två eller tre skift per dag – uppvisar smidda armar konsekvent 35 % till 50 % längre utmattningslivslängd innan sprickstart. På ägandekostnadsbasis återvinns vanligtvis den högre initialkostnaden för en smidd fällarm inom de första 18 månaderna av drift genom minskad utbytesfrekvens och lägre stilleståndskostnader. Bruk som kör treskift upplever vanligtvis att återbetalningsperioden är ännu kortare, vilket gör det smidda alternativet till det billigare valet över alla planeringshorisonter längre än två år.
Kan en fällarm avsedd för ett vävstolsmärke anpassas för användning på en annan tillverkares maskin, och vilka är riskerna?
Ersättning mellan olika varumärken av fällarmar är tekniskt möjlig i vissa fall men medför betydande risker som måste utvärderas noggrant innan en sådan installation. Det primära problemet är dimensionskompatibilitet vid svängningsgränssnittet och anslutningsstiftets geometri. Även små skillnader i håldiameter, stifthålsavstånd eller armspännvidd kan orsaka felinriktning som koncentrerar spänningar på oavsiktliga platser, vilket dramatiskt förkortar livslängden och potentiellt skadar det intilliggande svängblocket eller läkningsramen. Ett sekundärt problem är belastningskompatibilitet: olika vävstolskonstruktioner applicerar olika dynamiska krafter på fällarmen, och en komponent som är klassad för en maskin med lägre hastighet kan utveckla utmattningssprickor mycket tidigare när den används på en plattform med högre hastighet. Vår fabrik tillverkar fällarmar enligt de specifika dimensionsstandarderna för alla större vävstolsmärken i nuvarande produktion, och vårt ingenjörsteam kan granska din vävstols ursprungliga specifikationer för att bekräfta om en given armkonfiguration är en äkta passform eller en kompromiss som kommer att förkorta livslängden.
Vilken typ av smörjmedel och appliceringsmetod ger de bästa resultaten för fällbara armar i vävmiljöer med hög temperatur?
I vävmiljöer där omgivande temperaturer regelbundet överstiger 30 grader C, kan standard NLGI Grade 2 litiumfett tunnas ut och migrera ut ur lagergränssnittet snabbare än det nominella eftersmörjningsintervallet antar. För dessa förhållanden är ett NLGI Grade 2 litiumkomplexfett med en fallpunkt över 260 grader C den lämpliga specifikationen. Litiumkomplexfetter behåller sin konsistens och filmhållfasthet vid förhöjda temperaturer betydligt bättre än konventionella litiumtvålfetter. Appliceringsmetoden är också viktig: manuell applicering av smörjspruta på nippeln tills nytt fett är synligt vid avlastningspunkten säkerställer att det gamla, oxiderade fettet förskjuts helt i stället för att bara spädas ut. Automatiserade centraliserade smörjsystem kan kalibreras för att leverera rätt volym vid rätt intervall, och i högproduktionsmiljöer med treskiftsdrift överträffar de konsekvent manuella program när det gäller att bibehålla adekvat filmtjocklek under hela driftscykeln. Vår fabrik kan tillhandahålla specifikationsblad för smörjmedel på begäran.
Hur påverkar varvtalet för en vävstol den förväntade livslängden för en fällarm, och bör maskiner med högre hastighet använda en annan komponentspecifikation?
Vävstolens arbetshastighet har en direkt och olinjär effekt på ansamling av utmattning av armar. Vid 400 rpm ackumulerar en vävstol cirka 192 miljoner cykler per år med treskiftsdrift. Vid 600 rpm stiger den siffran till 288 miljoner cykler – en 50 % ökning av den årliga utmattningsbelastningen som kan minska komponenternas livslängd med 35 % till 40 % om armspecifikationen inte justeras därefter. För vävstolar som arbetar över 500 RPM rekommenderar vår fabrik den uppgraderade specifikationen som inkluderar kryogenbehandling efter härdning, en snävare håltoleransklass och en ytråhetsspecifikation på Ra 0,4 mikron istället för 0,8 mikron vid pivotgränssnittet. Den kryogena behandlingen omvandlar restaustenit till martensit, vilket förbättrar dimensionsstabiliteten och höjer utmattningsgränsen för ytan. Den snävare håltoleransen minskar den dynamiska belastningskoncentrationen som uppstår när spelet tillåter axeln att få kontakt med en reducerad båge snarare än full periferisk kontakt. Dessa uppgraderingar är standard i vår serie med höghastighetsvävstolar och finns som fabrikstillval på standardmodeller när kundens drifthastighet motiverar det.
